地面防空侦测设备

1、概述

为了验证地面防空侦测设备的性能、工作稳定性及适应性，在中国人民解放军93505 部队进行了外场试验考核，外场实验分为无人机探测飞行试验和试用试验两项

于2023 年10 月20 日对设备进行了飞行试验、2024 年5 月21 日～2024 年6 月18 日对设备进行了试用试验。

2、产品组成

系统由监视雷达和显控终端组成，搜索监视雷达主要由雷达天线、接收系统、发射系统、信号处理模块、伺服系统、实时数据处理平台以及雷达管理系统组成，实现雷达组网 搜索，全方位无死角监视，单台设备实物如图1 所示。

图 1 系统组成实物图

3、参试产品、陪试品及主要测试仪器设备

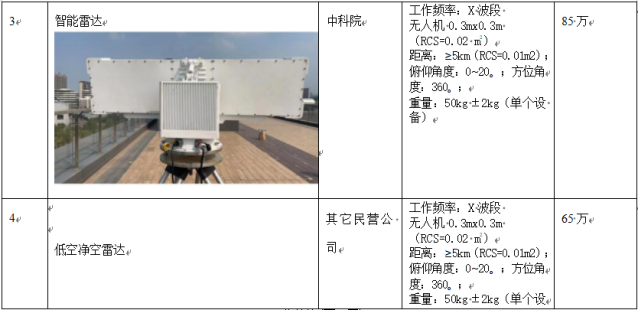

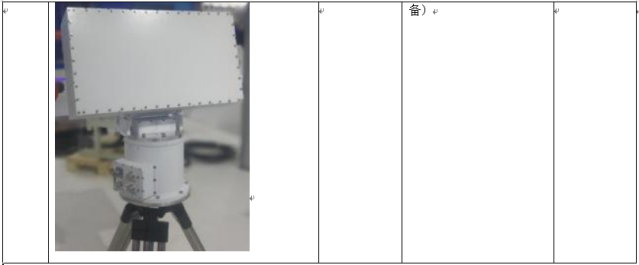

表 1 雷达监控系统装备清单

4、试验项目

4.1 飞行试验

4.1.1 试验目的

用于检验监视雷达对于探测无人机的测试。

4.1.2  试验条件

架设高度应不低于2m；

运动无人机目标RCS不小于0.01m²,在距监视雷达3km处沿雷达径向方向运动。

4.1.3  试验方法

1)监视雷达选择具有良好通视条件的位置架设，开机进入正常工作状态，并与移动定位设备进行校时；

2)目标携带移动定位设备按照设定的路线进行移动，利用设备记录目标的位置信息；

3)监视终端同步记录对目标的测量数据信息，目标位于最大探测距离2.5km 目标航 次不少于2次。

4.1.4  合格判据

探测无人机距离：≥2.5km（RCS 0.01m2 ）；

4.2  试用试验

4.2.1  试验目的

用于检验监视雷达处于真实场景工作状态的测试。

4.2.2  试验条件

架设在室外环境下。

4.2.3  试验方法

1) 监视雷达选择室外合适的位置架设，开机进入正常工作状态；

2) 每天检查一次雷达的工作状态。

4.2.4  合格判据

地面防空侦测设备运行状态良好，无故障。

5、试验数据

5.1  飞行试验

监视雷达开机后，无人机升空向远处飞行，直至监视终端丢失目标，然后无人机返航由远处向近飞行。

5.1.1  无人机飞行轨迹

雷达监测无人机飞行轨迹如下图所示，蓝色轨迹是雷达探测无人机飞行航迹。

图 2 2201001#雷达监测轨迹

图 3 2201002#雷达监测轨迹

图 4 2201003#雷达监控轨迹

5.2  试用试验

5.2.1  试验时长

2024 年5 月21 日设备进试验场，架设在室外环境下进行单台轮流通电工作，截止到5 月26 日，在此期间每台设备每天平均工作3 小时，运行正常。

2024 年5 月27 日对显控软件进行升级，升级后可由一套显控终端同时控制多台设备 工作，截止到6 月18 日，在此期间每台设备每天平均工作22 小时，运行正常。

图 5 多台设备组网工作示意

图 6 多台设备组网控制界面

5.2.2  气候环境

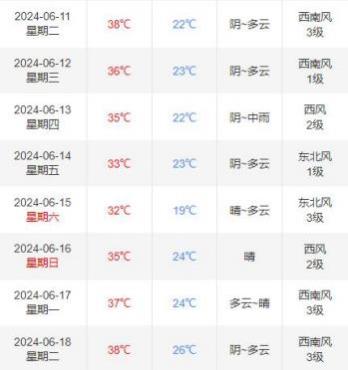

2024 年5 月21 日至6 月18 日，部队驻地雨天6 天、晴天10 天、阴天及多云12 天，最低温度15℃、最高温度38℃,其中中雨及暴雨天气4 天、超35℃高温天气7 天，天气数据详见下图。

图 7 天气数据

6、试验结果

1) 飞行试验的数据、结果，雷达设备达到的指标、性能及外观质量均能满足技术要求；

2)  试用试验期间雷达设备经受高温日晒、刮风下雨等多种天气条件及长时间通电工作的考验，设备运行正常。

针对现场的两次的试验结果，对中国人民解放军93505 部队的现场官兵进行了满意度调查，得到了 93505 部队的高度认可，对产品的功能及质量等都较满意。部队反应现阶段缺少相应的雷达设备，无法做到对无人机进行远距离监控，此雷达系统刚好满足部队现阶段的需求。可以通过网络直接连接到部队监控室，当无人机进入探测范围内，可以通过监 控室内显控系统识别无人机轨迹及当前位置。

7、结论

通过对地面防空侦测设备飞行试验和试用试验考核，该系统的性能及功能满足使用要求，能够对无人机进行远距离全天候的监控，设备能够满足部队的对周边无人机监控的需求。
